Введение в мир высоковольтных измерений

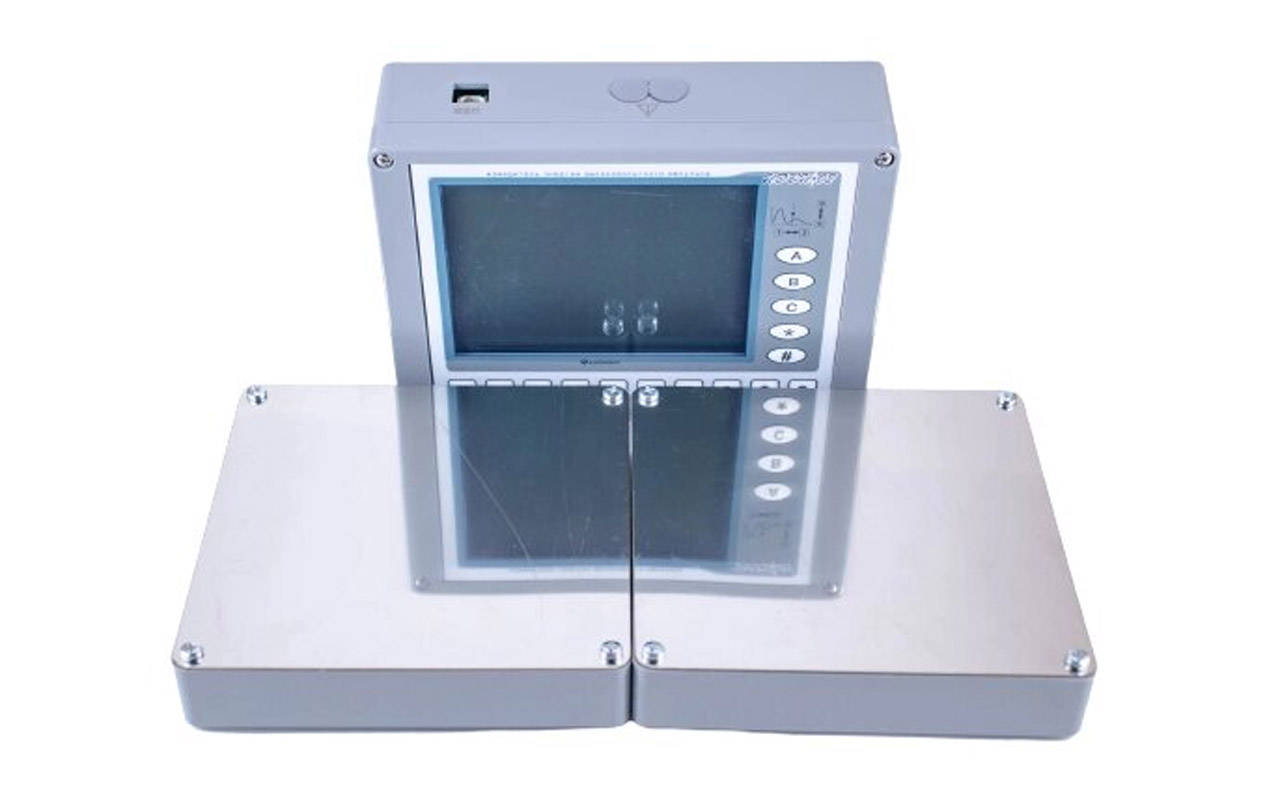

Измеритель энергии высоковольтного импульса ИЭВИ-02 представляет собой специализированный прибор, предназначенный для точного определения энергии одиночных высоковольтных импульсов. Это устройство находит применение в различных отраслях промышленности и научных исследований, где требуется контроль параметров импульсных воздействий высокой мощности. Современные технологические процессы все чаще используют импульсные режимы работы, что делает подобные измерительные приборы незаменимыми для обеспечения качества и безопасности производства.
Высоковольтные импульсные системы используются в таких областях, как электрофизические установки, лазерная техника, медицинское оборудование, системы промышленной электроники и научные исследования. В каждом из этих применений критически важным является точное знание параметров импульса, особенно его энергии, так как именно этот параметр часто определяет эффективность и безопасность процесса. ИЭВИ-02 разработан специально для решения этих задач, предлагая надежное и точное средство измерений в условиях высоких напряжений и мощностей.
Технические характеристики и конструктивные особенности
Основные параметры прибора
Измеритель ИЭВИ-02 обладает рядом технических характеристик, которые определяют его возможности и области применения. Диапазон измеряемых энергий обычно составляет от десятых долей джоуля до нескольких килоджоулей, что охватывает большинство практических потребностей в промышленности и исследованиях. Диапазон измеряемых напряжений может достигать десятков и даже сотен киловольт, в зависимости от модификации прибора и применяемых делителей напряжения.
Важной характеристикой является время нарастания импульса, которое прибор способен корректно измерять. Для ИЭВИ-02 этот параметр обычно составляет от наносекунд до микросекунд, что позволяет работать с импульсами различной формы и длительности. Точность измерений является ключевым параметром и для большинства модификаций составляет 1-3%, что соответствует требованиям большинства технических процессов и научных экспериментов.
Конструкция и принцип действия
Конструктивно ИЭВИ-02 состоит из нескольких основных блоков: измерительной головки с нагрузочным резистором или емкостным накопителем, системы сбора и обработки данных, а также устройства индикации и вывода информации. В зависимости от модификации, прибор может быть выполнен в стационарном или портативном исполнении, с различными типами интерфейсов для подключения к внешним системам регистрации и управления.
Принцип действия измерителя основан на преобразовании энергии импульса в тепловую или электрическую энергию, которая затем измеряется с высокой точностью. В наиболее распространенной реализации импульсный сигнал подается на калиброванную нагрузку, а выделяющаяся на ней энергия определяется путем измерения интеграла от квадрата тока или напряжения за время действия импульса. Этот подход обеспечивает высокую точность независимо от формы импульса, что особенно важно при работе с реальными устройствами, генерирующими импульсы сложной формы.
Области применения ИЭВИ-02
Промышленное использование
В промышленности измеритель энергии высоковольтного импульса находит применение в нескольких ключевых областях. В электроэрозионной обработке материалов прибор используется для контроля параметров разрядных импульсов, что напрямую влияет на качество обработки и скорость съема материала. Точное измерение энергии позволяет оптимизировать технологический процесс, снизить износ инструмента и повысить качество обрабатываемой поверхности.
В импульсной сварке ИЭВИ-02 помогает контролировать энергию, выделяющуюся в зоне соединения материалов. Это особенно важно при сварке разнородных металлов или материалов с разной теплопроводностью, где баланс энергии определяет качество соединения. Прибор также используется в системах импульсной закалки металлов, где контроль энергии необходим для получения заданных свойств поверхностного слоя без изменения структуры основного материала.
Научно-исследовательские применения
В научных исследованиях измеритель энергии импульсов используется в экспериментальной физике, особенно в исследованиях плазмы, ударных волн и импульсных электромагнитных полей. При изучении физики газового разряда ИЭВИ-02 позволяет точно измерять энергию, вкладываемую в разряд, что необходимо для определения характеристик плазмы и условий протекания процесса. В экспериментах с ударными трубами прибор помогает контролировать энергию, сообщаемую ударной волне, что важно для изучения поведения веществ в экстремальных условиях.
В лазерной технике измеритель используется для контроля энергии импульсных лазеров, особенно в установках с модуляцией добротности, где генерируются короткие импульсы высокой мощности. Точное знание энергии импульса необходимо для определения эффективности лазера, калибровки измерительных систем и обеспечения воспроизводимости экспериментов.
Медицинские и биологические применения
В медицинской технике высоковольтные импульсы используются в дефибрилляторах, кардиостимуляторах и другом оборудовании для электротерапии. ИЭВИ-02 применяется при разработке, производстве и сервисном обслуживании такого оборудования для контроля энергии терапевтических импульсов. Точность в этом случае имеет критическое значение, так как от энергии импульса зависит эффективность лечения и безопасность пациента.
В биологических исследованиях высоковольтные импульсы применяются для электропорации клеток - процесса создания временных пор в клеточных мембранах для введения внутрь клетки различных веществ. Контроль энергии импульса позволяет оптимизировать процесс, обеспечивая максимальную эффективность при минимальном повреждении клеток.
Метрологическое обеспечение и калибровка
Требования к точности измерений
Метрологические характеристики ИЭВИ-02 определяют его применимость в различных задачах. Основными метрологическими параметрами являются: погрешность измерения энергии, нелинейность характеристики, временная стабильность, температурная стабильность и воспроизводимость результатов. Для обеспечения требуемой точности прибор должен проходить периодическую калибровку и поверку в аккредитованных метрологических центрах.
Калибровка ИЭВИ-02 обычно проводится с использованием образцовых мер энергии импульсов или калибровочных генераторов. Процесс калибровки включает определение коэффициента преобразования прибора, проверку линейности во всем рабочем диапазоне, оценку временных и температурных погрешностей. Для некоторых применений может потребоваться калибровка на реальных нагрузках, имитирующих условия эксплуатации.
Особенности измерений в различных условиях
Работа с высоковольтными импульсами сопряжена с рядом специфических проблем, которые необходимо учитывать при измерениях. Одной из таких проблем является наводка электромагнитных помех, которые могут искажать результаты измерений. ИЭВИ-02 обычно имеет защиту от помех в виде экранирования измерительных цепей и фильтрации входных сигналов.
Другой особенностью является необходимость учета неидеальности нагрузки, на которой выделяется измеряемая энергия. В реальных условиях нагрузка может иметь нелинейные характеристики, частотную зависимость или изменять свои параметры в процессе измерения. Для компенсации этих эффектов в конструкции ИЭВИ-02 могут применяться специальные схемы коррекции или методы математической обработки результатов.
Современные тенденции развития импульсных измерителей
Цифровизация и автоматизация
Современные модели измерителей энергии импульсов, включая развитие линейки ИЭВИ, все больше оснащаются цифровыми интерфейсами и системами автоматизации измерений. Это позволяет интегрировать прибор в автоматизированные технологические комплексы, осуществлять удаленный контроль параметров и собирать статистику для анализа процессов. Цифровая обработка сигналов также открывает возможности для более сложного анализа формы импульса, выделения полезного сигнала на фоне помех и компенсации систематических погрешностей.
Развитие микропроцессорной техники позволило реализовать в ИЭВИ-02 встроенные функции самодиагностики, автоматической калибровки и адаптации к изменяющимся условиям измерений. Эти возможности повышают надежность работы прибора и снижают требования к квалификации оператора.
Миниатюризация и расширение функциональности
Современные тенденции в разработке измерительных приборов включают миниатюризацию при сохранении или улучшении метрологических характеристик. Для ИЭВИ-02 это означает создание более компактных и мобильных версий, которые могут использоваться в полевых условиях или встраиваться в ограниченное пространство технологических установок. Одновременно с миниатюризацией происходит расширение функциональности приборов - современные измерители могут совмещать измерение энергии с определением других параметров импульса: амплитуды, длительности, формы, частоты следования.
Практические аспекты эксплуатации
Безопасность работы с высоким напряжением
Эксплуатация ИЭВИ-02 требует строгого соблюдения правил безопасности при работе с высоким напряжением. Персонал, работающий с прибором, должен иметь соответствующую квалификацию и пройти обучение по технике безопасности. Конструкция прибора должна обеспечивать защиту оператора от поражения электрическим током, для чего применяются изолирующие корпуса, блокировки, сигнализация и другие защитные средства.
Важным аспектом безопасности является правильное подключение измерителя к испытуемой установке. Соединительные кабели должны быть рассчитаны на рабочее напряжение, иметь качественную изоляцию и надежные соединители. При измерениях в цепях с большими токами необходимо также учитывать электродинамические силы, которые могут возникать в соединительных проводниках.
Техническое обслуживание и ремонт
Для обеспечения длительной и надежной работы ИЭВИ-02 требуется регулярное техническое обслуживание, включающее проверку механических соединений, контроль состояния изоляции, проверку метрологических характеристик. Ремонт прибора должен выполняться специализированными сервисными центрами, имеющими необходимое оборудование и квалифицированный персонал.
Особое внимание при обслуживании следует уделять элементам, подверженным старению или износу: конденсаторам, резисторам, соединителям. Регулярная замена этих элементов в соответствии с регламентом обслуживания помогает предотвратить внезапные отказы и сохранить точность измерений на протяжении всего срока службы прибора.
Заключение: значение точных измерений в импульсной технике
Измеритель энергии высоковольтного импульса ИЭВИ-02 играет важную роль в современной технике, где импульсные процессы становятся все более распространенными. Точное измерение энергии импульсов необходимо для обеспечения эффективности, безопасности и воспроизводимости процессов в самых разных областях - от промышленной обработки материалов до медицинских процедур.
Развитие импульсной техники предъявляет новые требования к измерительным приборам, стимулируя совершенствование их характеристик и расширение функциональных возможностей. ИЭВИ-02, как представитель класса специализированных измерителей энергии, продолжает эволюционировать, вбирая в себя достижения электроники, цифровой обработки сигналов и метрологии.
Важность точных измерений в импульсной технике трудно переоценить - они являются основой для оптимизации процессов, повышения качества продукции, обеспечения безопасности и проведения научных исследований. В этом контексте измерители энергии импульсов, такие как ИЭВИ-02, остаются незаменимым инструментом для специалистов, работающих с высоковольтными импульсными системами.
