Отоскоп: Искусство видеть невидимое. Диагностика уха в фокусе

Введение: Окно в мир среднего уха

Отоскоп — это фундаментальный диагностический инструмент в арсенале оториноларинголога, терапевта, педиатра и врача скорой помощи, предназначенный для визуального осмотра наружного слухового прохода и барабанной перепонки. Этот прибор, кажущийся на первый взгляд простым, представляет собой сложное оптическое устройство, которое превращает узкий, извилистый и темный канал уха в доступную для детального изучения анатомическую структуру. От точности и качества отоскопического исследования часто зависит постановка диагноза — будь то банальная серная пробка, острый гнойный средний отит у ребенка или травматическая перфорация перепонки. Исторически эволюционировав от простой воронки с отраженным светом (ушное зеркало) до современных цифровых систем с видеофиксацией, отоскоп остается незаменимым первым шагом в диагностике любой ушной патологии.

Возможность непосредственно увидеть барабанную перепонку — тонкую мембрану, отделяющую наружное ухо от среднего, — это ключ к пониманию состояния всей звукопроводящей системы. Ее цвет, прозрачность, положение, наличие втянутости или выбухания, светового рефлекса и опознавательных знаков (рукоятки молоточка, короткого отростка) являются ценнейшими диагностическими критериями. Таким образом, отоскоп — это не просто фонарик, а настоящий оптический ключ, открывающий дверь к ранней и точной диагностике широкого спектра заболеваний.

Устройство и принцип работы современного отоскопа

Основные компоненты: от рукоятки до насадки

Классический отоскоп состоит из нескольких взаимосвязанных частей, каждая из которых выполняет строго определенную функцию.

Рукоятка служит корпусом для источника питания. В большинстве моделей используются стандартные батареи типа АА или ААА, либо перезаряжаемые аккумуляторы. В современных дорогих комплектах встречаются литий-ионные аккумуляторы с индикацией заряда. Рукоятка должна быть эргономичной, хорошо лежать в руке и иметь достаточный вес для балансировки прибора.

Головка (осветительный узел) — это «мозг» устройства. В ней расположен источник света. Исторически это была обычная лампа накаливания, но сегодня абсолютным стандартом являются галогенные или, что еще лучше, светодиодные (LED) лампы. LED-освещение дало революционный прорыв: оно обеспечивает более яркий, белый и холодный свет (цветовая температура 5000-6000 К, приближенная к дневному), что улучшает цветопередачу и контрастность изображения. Кроме того, светодиоды практически не нагреваются, что исключает риск ожога для пациента, и имеют огромный ресурс работы (десятки тысяч часов).

Оптическая система. Свет от источника фокусируется и направляется через осветительное волокно или систему зеркал и линз в воронку (спе́кулу). Ключевым элементом является обтуратор — отверстие в головке, через которое врач смотрит. В простых моделях врач смотрит непосредственно через это отверстие. В более совершенных присутствует линза окуляра с небольшим увеличением (обычно 2х или 3х), которая может быть сменной или фокусируемой для коррекции зрения самого доктора.

Воронки (спекулы) — это съемные насадки конической формы, которые вводятся в наружный слуховой проход. Они изготавливаются разного диаметра (от 2-3 мм для новорожденных до 8-10 мм для взрослых) из пластика (одноразовые) или нержавеющей стали (многоразовые, подлежащие стерилизации). Их задача — бережно раздвинуть стенки слухового прохода, выпрямить его физиологический изгиб и обеспечить беспрепятственный проход света и обзор.

Специализированные виды отоскопов

Помимо классической прямой (передней) отоскопии, существуют специализированные модификации прибора:

Отоскоп Зигле (пневматический отоскоп) — оснащен воронкой с герметичным обтюратором и резиновой грушей с трубкой, встроенной в головку. Это позволяет создавать легкие колебания давления в наружном слуховом проходе. Наблюдая за подвижностью барабанной перепонки при сжатии и разжатии груши, врач может оценить ее эластичность, наличие жидкости в среднем ухе (экссудативный отит) или состояние цепи слуховых косточек. Это крайне важный диагностический прием, особенно в педиатрии.

Операционный отоскоп (отомикроскоп) — имеет более мощную оптику (увеличение до 6-10х), более яркий источник света и часто бинокулярный окуляр. Используется для тонких манипуляций в условиях стационара: удаление инородных тел, миринготомия (парацентез), шунтирование барабанной перепонки.

Видеоотоскоп (цифровой отоскоп) — новейшая разработка. Вместо окуляра в головку встроена миниатюрная цифровая видеокамера. Изображение в реальном времени выводится на монитор компьютера или встроенный экран. Это позволяет не только получить высокодетализированную картинку, но и сохранить ее в медицинской карте пациента, продемонстрировать коллегам для консилиума или самому пациенту для наглядного объяснения диагноза. Некоторые модели имеют функцию увеличения и измерения размеров патологических очагов.

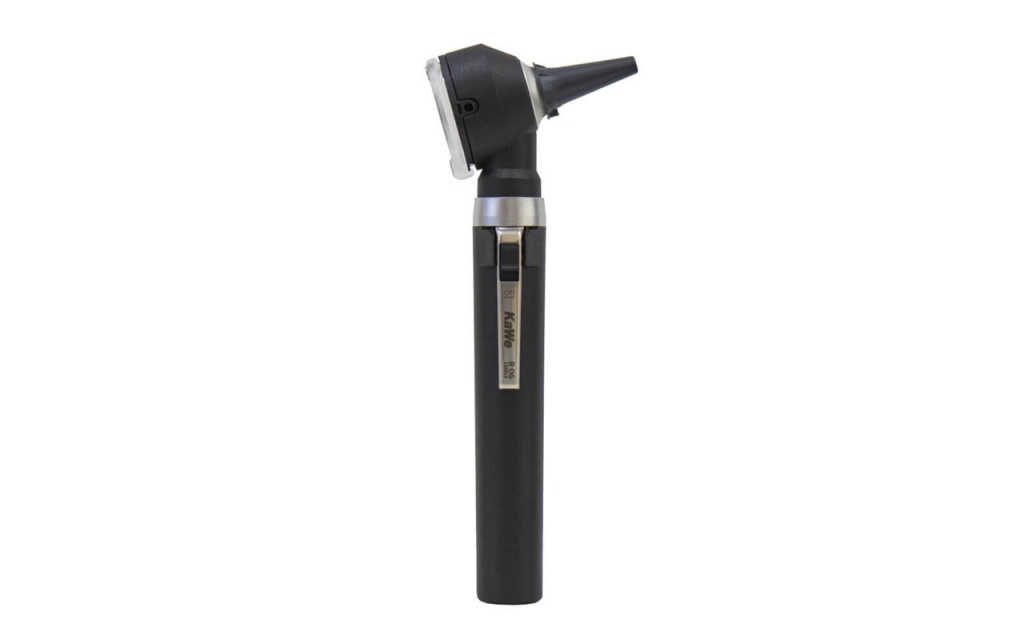

Всегда в наличии на нашем складе отоскопы фирмы KaWe, Германия

Методика проведения отоскопии: техника и искусство интерпретации

Алгоритм правильного осмотра

Качественное отоскопическое исследование — это строго упорядоченный процесс.

1. Наружный осмотр. До введения воронки врач осматривает ушную раковину и область вокруг нее на предмет деформаций, покраснений, свищей, следов травмы.
2. Тракция ушной раковины. Для выпрямления слухового прохода у взрослых и детей старше 3 лет ушную раковину оттягивают кверху и кзади. У младенцев и детей младшего возраста — книзу и кзади.
3. Выбор и введение воронки. Диаметр подбирается индивидуально, чтобы не причинять боли. Воронка вводится на глубину 1-1,5 см, не более, чтобы не травмировать чувствительные стенки прохода и не упереться в барабанную перепонку.
4. Последовательный осмотр. Взгляд врача скользит по нижней стенке слухового прохода (чаще всего здесь скапливается сера), затем оценивается его просвет, цвет и состояние кожи. Наконец, в поле зрения появляется барабанная перепонка, которую осматривают системно.

Оценка барабанной перепонки: чтение визуальных знаков

Здоровая барабанная перепонка имеет характерный вид, который врач оценивает по нескольким параметрам:

• Цвет: В норме — перламутрово-серый, полупрозрачный.
• Положение: Не втянута и не выбухает.
• Световой рефлекс (конус света): Яркий треугольный блик, идущий от центра (umbo) кпереди и книзу. Его отсутствие или искажение — важный признак патологии.
• Опознавательные знаки: Сквозь перепонку просвечивает рукоятка молоточка, идущая от центра кверху, и его короткий отросток, создающий выступ в передне-верхнем квадранте.

Изменение этих параметров — ключ к диагнозу:

• Гиперемия (покраснение), выбухание, сглаженность контуров и исчезновение светового рефлекса — признаки острого среднего отита.
• Втянутость, укорочение или деформация светового рефлекса, изменение цвета на янтарный или синеватый — могут указывать на экссудативный отит (жидкость за перепонкой).
• Перфорация (отверстие) — может быть щелевидной (после травмы) или округлой (часто после гнойного отита). Важно описать ее локализацию (центральная, краевая) и размер.
• Рубцы, кальцификаты (мирингосклероз) — белые плотные пятна как следствие перенесенных воспалений.
• Ретракционные карманы — втянутые участки перепонки, часто в задне-верхнем квадранте, что может быть признаком хронического процесса и риска развития холестеатомы.

Клиническое значение и области применения

В педиатрии: главный инструмент диагностики отитов

Отоскопия — краеугольный камень в диагностике острого среднего отита у детей, одного из самых частых инфекционных заболеваний в педиатрии. Умение отличить гиперемию перепонки при плаче (инъекция сосудов по ходу рукоятки молоточка) от истинного диффузного покраснения при отите — важнейший навык, позволяющий избежать необоснованного назначения антибиотиков. Пневматическая отоскопия здесь особенно ценна, так как снижение или отсутствие подвижности перепонки — объективный признак наличия экссудата в среднем ухе.

В практике ЛОР-врача и терапевта

Помимо отитов, с помощью отоскопа диагностируют:

• Серные пробки — самое частое патологическое образование в наружном проходе.
• Наружные отиты («ухо пловца») — воспаление кожи слухового прохода, которое видно как отек, покраснение, сужение просвета, наличие отделяемого.
• Инородные тела (особенно у детей): бусины, детали игрушек, насекомые.
• Новообразования (доброкачественные и злокачественные) наружного слухового прохода.
• Осложнения среднего отита, такие как ретракция, перфорация, холестеатома (видимая как белые чешуйчатые массы за истонченной перепонкой).
• Травмы (разрывы барабанной перепонки, гематомы).

Использование в качестве лечебного инструмента

Отоскоп создает не только обзор, но и освещенное рабочее поле для мелких манипуляций:

• Удаление серных пробок и инородных тел с помощью кюреток, пинцетов, промывания.
• Взятие мазка на бактериологическое исследование из слухового прохода.
• Туалет уха при наружном отите.
• Парацентез (миринготомия) — рассечение барабанной перепонки для эвакуации гноя (выполняется под микроскопом, но первичный осмотр и определение точки разреза проводят отоскопом).

Современные тренды и будущее отоскопии

Главный тренд — цифровизация и телемедицина. Видеоотоскопы позволяют создавать библиотеки клинических случаев, проводить дистанционные консультации и обучать молодых специалистов. Появляются портативные видеоотоскопы, подключаемые к смартфону, что делает высококачественную диагностику доступной в полевых условиях, на дому у пациента или в странах с ограниченными ресурсами здравоохранения.

Второе направление — интеграция искусственного интеллекта (ИИ). Разрабатываются алгоритмы, способные автоматически анализировать изображение барабанной перепонки и с высокой точностью подсказывать врачу возможный диагноз (например, «высокая вероятность острого среднего отита»), что может стать мощным подспорьем для врачей общей практики.

Заключение: Простой инструмент с непреходящей ценностью

Отоскоп, несмотря на кажущуюся простоту, остается одним из самых информативных и часто используемых диагностических инструментов в мировой медицине. Это прямое продолжение глаз и рук врача, позволяющее заглянуть в закрытую от внешнего мира полость и поставить точный диагноз за считанные минуты. Его ценность заключается в мгновенной обратной связи, безопасности и неинвазивности.

Мастерство отоскопии — это синтез безупречной техники, глубокого знания анатомии и богатого клинического опыта. В эпоху высокотехнологичной диагностики, когда КТ и МРТ показывают сложные трехмерные модели височной кости, именно отоскоп дает первичную, живую и самую важную информацию, от которой начинается путь к выздоровлению пациента. От его качества и умения врача им пользоваться по-прежнему зависит судьба миллионов диагнозов — от простых до самых сложных.
