Введение: Услышать невидимый сигнал
Аппараты отоакустической эмиссии (ОАЭ) представляют собой высокочувствительные диагностические приборы, регистрирующие сверхслабые звуковые колебания, которые генерирует улитка внутреннего уха в ответ на акустическую стимуляцию или спонтанно. Это явление, открытое в 1978 году английским физиологом Дэвидом Кемпом, стало настоящей революцией в аудиологии, предоставив метод объективной, неинвазивной оценки функции наружных волосковых клеток – ключевых элементов слуховой системы, отвечающих за тонкое усиление звука и избирательность частот. Современный аппарат ОАЭ – это сложный электроакустический комплекс, который не только фиксирует эти микровибрации (в диапазоне от -5 до +20 дБ УЗД), но и анализирует их характеристики, позволяя проводить раннюю диагностику нарушений слуха буквально с первых дней жизни человека.
Принципиальная ценность метода заключается в его способности «заглянуть» за барабанную перепонку и цепь слуховых косточек непосредственно к рецепторному аппарату. В то время как традиционная аудиометрия оценивает слух в целом, метод ОАЭ целенаправленно тестирует работоспособность сенсорных клеток улитки. Это сделало его мировым стандартом для универсального аудиологического скрининга новорожденных, позволяя выявлять врожденную тугоухость в доклинической стадии, когда еще возможно наиболее эффективное вмешательство – слухопротезирование и реабилитация. Кроме того, аппараты ОАЭ активно применяются в дифференциальной диагностике кохлеарных и ретрокохлеарных поражений, мониторинге ототоксического действия лекарств и в фундаментальных исследованиях слуха.
Физиологические основы: почему улитка «поет»
Механизм возникновения отоакустической эмиссии
Феномен ОАЭ является побочным продуктом уникальной активной механической деятельности наружных волосковых клеток (НВК) кортиева органа. В отличие от внутренних волосковых клеток, непосредственно преобразующих звуковые колебания в нервные импульсы, НВК выполняют роль биологического усилителя и тонкого частотного настройщика. При получении сигнала они активно сокращаются и удлиняются с частотой поступающего звука, дополнительно «подталкивая» базилярную мембрану и резко усиливая ее колебания в определенной точке. Этот активный электромеханический процесс, управляемый белком престином, и порождает обратную звуковую волну, которая распространяется назад через структуры среднего уха, вызывая вибрацию барабанной перепонки. Именно эти вибрации, похожие на очень тихое эхо, и регистрирует чувствительный микрофон аппарата ОАЭ, установленный в герметично вставленном в слуховой проход зонде.
Типы отоакустической эмиссии и их диагностическое значение
Аппараты способны регистрировать и анализировать несколько типов эмиссии, различающихся по способу вызывания и характеристикам:
- Спонтанная ОАЭ (СОАЭ) – регистрируется в отсутствие звуковой стимуляции. Наблюдается примерно у 30-50% людей с нормальным слухом, преимущественно в среднечастотном диапазоне. Ее наличие – хороший индикатор нормальной функции улитки, однако отсутствие СОАЭ не обязательно свидетельствует о патологии.
- Вызванная ОАЭ (ВОАЭ) – генерируется в ответ на предъявляемый акустический стимул. Именно этот тип лежит в основе большинства клинических исследований. В свою очередь, ВОАЭ делится на:
- Задержанная вызванная ОАЭ (ЗВОАЭ). Формируется в ответ на короткие звуковые щелчки (клики) широкого частотного спектра. Регистрируется как затухающее колебание длительностью 10-20 мс, отражающее суммарную активность НВК в широкой области базилярной мембраны. Является основным методом скрининга слуха новорожденных.
- Отоакустическая эмиссия на частоте продукта (ОАЭЧП). Возникает при стимуляции двумя непрерывными чистыми тонами (первичными частотами f1 и f2). Эмиссия регистрируется на новых, производных частотах (например, 2f1-f2), что позволяет тонально-специфично оценить функцию НВК в узких участках улитки, соответствующих определенным частотам. Это делает ОАЭЧП бесценным инструментом для точного картирования кохлеарных повреждений, например, после воздействия шума или приема ототоксичных препаратов.
В нашем каталоге представлены аппараты различных ценовых категорий, а так же расходные материалы к ним: Прибор для регистрации отоакустической эмиссии - продажа и поставка
Устройство и принцип работы современного аппарата ОАЭ
Аппаратный комплекс: от зонда до процессора

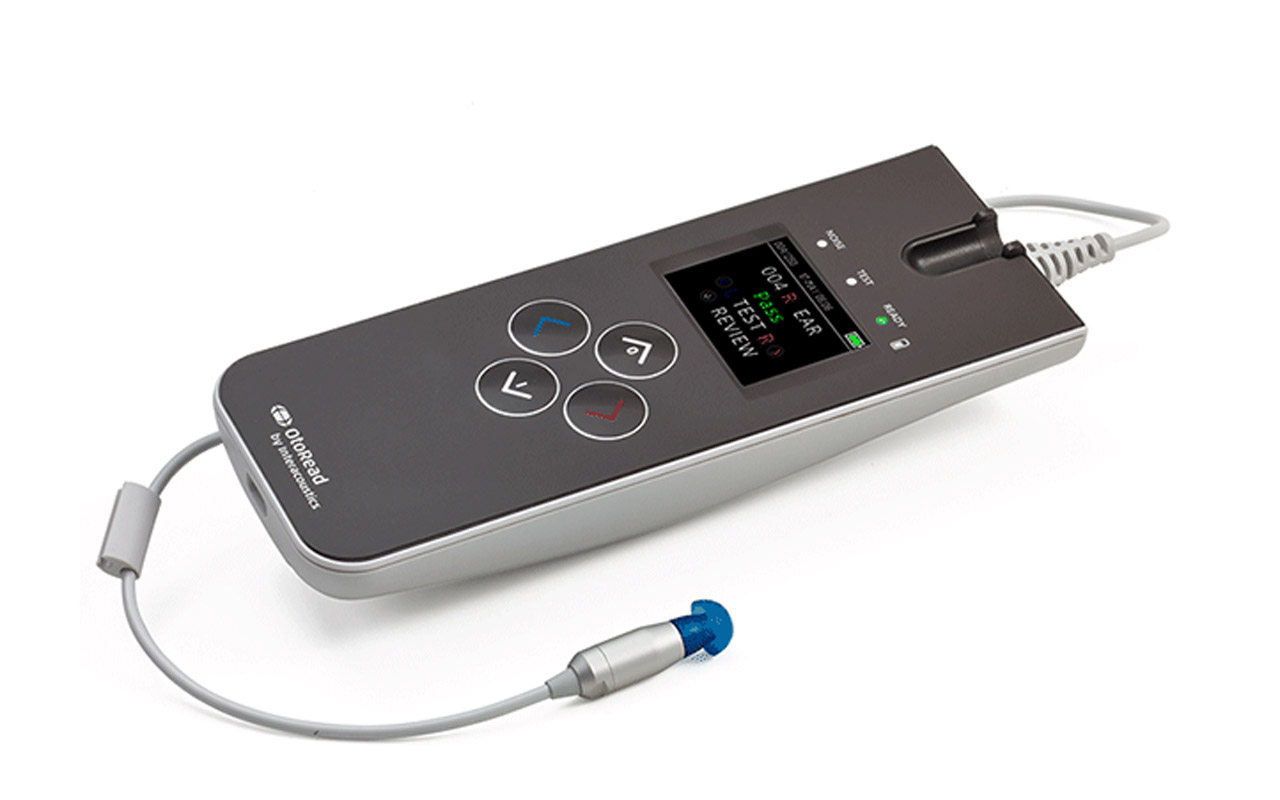

Современный клинический аппарат ОАЭ представляет собой компактный портативный прибор, состоящий из нескольких ключевых блоков.
- Зонд (датчик) – наиболее критичный элемент системы. Представляет собой миниатюрный герметичный корпус, который вставляется в слуховой проход с помощью одноразовой мягкой резиновой втулки для обеспечения акустической герметичности. Внутри зонда размещены:
- Высокоточный миниатюрный микрофон, способный регистрировать звуковое давление в пределах 0-40 дБ УЗД.
- Один или два миниатюрных телефона (наушника) для подачи стимулирующих звуков (кликов или тонов).
- Эффективная система акустической развязки между микрофоном и телефонами для минимизации артефактов.
- Блок формирования и подачи стимулов. Генерирует точные акустические сигналы с заданными параметрами: щелчки длительностью 80-100 мкс или пары чистых тонов. Важной функцией является возможность подачи стимулов попеременно в двух противоположных фазах (подавление стимульного артефакта) и усреднения множества ответов для выделения слабого сигнала ОАЭ из шума.
- Усилитель и аналого-цифровой преобразователь (АЦП). Сигнал с микрофона, измеряемый в микровольтах, проходит через сверхчувствительный малошумящий усилитель, а затем оцифровывается с высокой частотой дискретизации (не менее 40 кГц).
- Цифровой процессор и программное обеспечение. Осуществляет управление стимулами, обработку записанных данных, выделение сигнала ОАЭ, анализ его амплитуды, спектра и отношения «сигнал/шум». Современные аппараты автоматически сравнивают полученные результаты с нормативными порогами и формируют заключение: «ПРОШЕЛ» или «НЕ ПРОШЕЛ» (в скрининге) или детальный графический отчет.
Методика исследования: быстро, безболезненно, объективно
Исследование ОАЭ – одна из самых простых и быстрых аудиологических процедур. Во время скрининга новорожденных, которое часто проводят во сне, в ухо ребенка на несколько секунд вставляется зонд. Аппарат автоматически подает серию щелчков, записывает ответ, анализирует его стабильность и воспроизводимость, и выдает результат. Для ОАЭЧП исследование может занимать 1-2 минуты на одно ухо. Критерием нормального ответа является регистрация статистически значимой эмиссии (отношение сигнал/шум ≥ 6 дБ) в исследуемом частотном диапазоне (обычно 1-4 кГц для скрининга).
Ключевые области клинического применения
Универсальный аудиологический скрининг новорожденных
Это главное и наиболее массовое применение аппаратов ОАЭ. Обследование проводят на 2-4-е сутки жизни в роддоме или в первый месяц в поликлинике. Скрининг с использованием ЗВОАЭ позволяет эффективно выявлять нейросенсорную (кохлеарную) тугоухость средней и высокой степени. Важнейшее преимущество – объективность: результат не зависит от поведения младенца. Ребенок, «не прошедший» скрининг в двух повторных исследованиях, направляется на углубленную диагностику (регистрацию слуховых вызванных потенциалов) для подтверждения диагноза и раннего начала реабилитации.
Дифференциальная диагностика нарушений слуха
У взрослых и детей старшего возраста ОАЭ является ключевым методом в топической диагностике:
- Нормальная ОАЭ при наличии тугоухости – четкий признак ретрокохлеарной патологии. Это указывает на то, что волосковые клетки здоровы, а проблема находится на уровне слухового нерва или выше (невринома слухового нерва, расстройства центральной обработки). Такие пациенты нуждаются в МРТ.
- Отсутствие ОАЭ при нейросенсорной тугоухости подтверждает кохлеарное поражение (повреждение волосковых клеток). Это определяет тактику лечения: слухопротезирование или, в случае глубокой потери, кохлеарная имплантация.
Мониторинг ототоксичности и профессиональных рисков
Аппараты ОАЭ, особенно в режиме ОАЭЧП, незаменимы для динамического наблюдения за функцией улитки у пациентов, получающих ототоксичные препараты (аминогликозиды, цитостатики типа цисплатина, петлевые диуретики). Снижение амплитуды или исчезновение эмиссии на высоких частотах часто становится первым, доклиническим признаком начинающегося повреждения, позволяя скорректировать терапию до развития необратимой тугоухости. Аналогично метод используется для контроля состояния слуха у работников шумных производств.
Диагностика шума в ушах (тиннитуса) и болезни Меньера
В некоторых случаях при субъективном тиннитусе может регистрироваться спонтанная ОАЭ, что указывает на ее возможную периферическую, кохлеарную природу. При болезни Меньера на ранних стадиях может наблюдаться повышенная амплитуда ОАЭ, что связано с изменением гидромеханики улитки.
Преимущества, ограничения и интерпретация результатов
Неоспоримые преимущества метода
- Объективность и независимость от поведения пациента.
- Высокая чувствительность и специфичность к дисфункции наружных волосковых клеток.
- Неинвазивность, безопасность и безболезненность.
- Быстрота проведения (скрининг занимает 1-2 минуты на оба уха).
- Портативность аппаратуры, позволяющая проводить обследование у постели больного.
Важные ограничения и методологические ловушки
- Метод оценивает только периферический отдел слухового анализатора – функцию НВК улитки. Нормальная ОАЭ не исключает наличия ретрокохлеарной или центральной тугоухости.
- Результат зависит от состояния среднего уха. Наличие серной пробки, среднего отита, дисфункции слуховой трубы блокирует проведение звука и, соответственно, регистрацию эмиссии, давая ложноположительный результат («НЕ ПРОШЕЛ») при нормальной улитке. Перед исследованием необходим тщательный отоскопический осмотр.
- Физиологический шум. У беспокойных детей или взрослых мышечный и дыхательный шум может маскировать слабый сигнал ОАЭ. Исследование рекомендуется проводить в тихом помещении, а младенцев – в состоянии естественного сна.
- «Пороговый» характер. Стандартные скрининговые аппараты не определяют степень потери слуха, а лишь констатируют факт вероятного нарушения.
Будущее технологии: новые горизонты
Развитие аппаратов ОАЭ движется по пути повышения информативности и интеграции:
- Сверхширокополосная ОАЭ. Исследование эмиссии в расширенном частотном диапазоне (до 10-12 кГц) для более детальной оценки апикальных отделов улитки.
- Совмещение с акустической импедансометрией. Современные комбинированные аппараты проводят измерение отоакустической эмиссии и тимпанометрию (для оценки состояния среднего уха) за одну установку зонда, что резко повышает точность интерпретации.
- Телемедицина и облачные технологии. Появление портативных зондов, подключаемых к смартфону, и облачных плаформ для анализа данных может сделать массовый скрининг еще более доступным в отдаленных регионах.
- Исследование медиального оливо-кохлеарной системы путем анализа подавления ОАЭ контралатеральным шумом. Это позволяет оценить нисходящие влияния мозга на улитку, что интересно для диагностики расстройств аутистического спектра и синдрома дефицита внимания.
Заключение: Золотой стандарт раннего выявления
Аппараты отоакустической эмиссии кардинально изменили ландшафт ранней диагностики нарушений слуха. Из узкоспециального исследовательского инструмента они превратились в рабочий аппарат педиатра, неонатолога и сурдолога. Их способность быстро, точно и объективно оценить работу самого сердца слуховой системы – кортиева органа – сделала их незаменимыми.
Массовый скрининг на основе ОАЭ спасает тысячи детей от глухонемоты, открывая путь к своевременному слухопротезированию и полноценному развитию. В клинической практике метод ОАЭ остается краеугольным камнем дифференциальной диагностики, позволяя за минуты определить уровень поражения слухового пути. В будущем, с развитием новых протоколов и интеграцией с другими технологиями, отоакустическая эмиссия продолжит раскрывать секреты слуха, оставаясь одним из самых элегантных и информативных методов объективной аудиологии.
