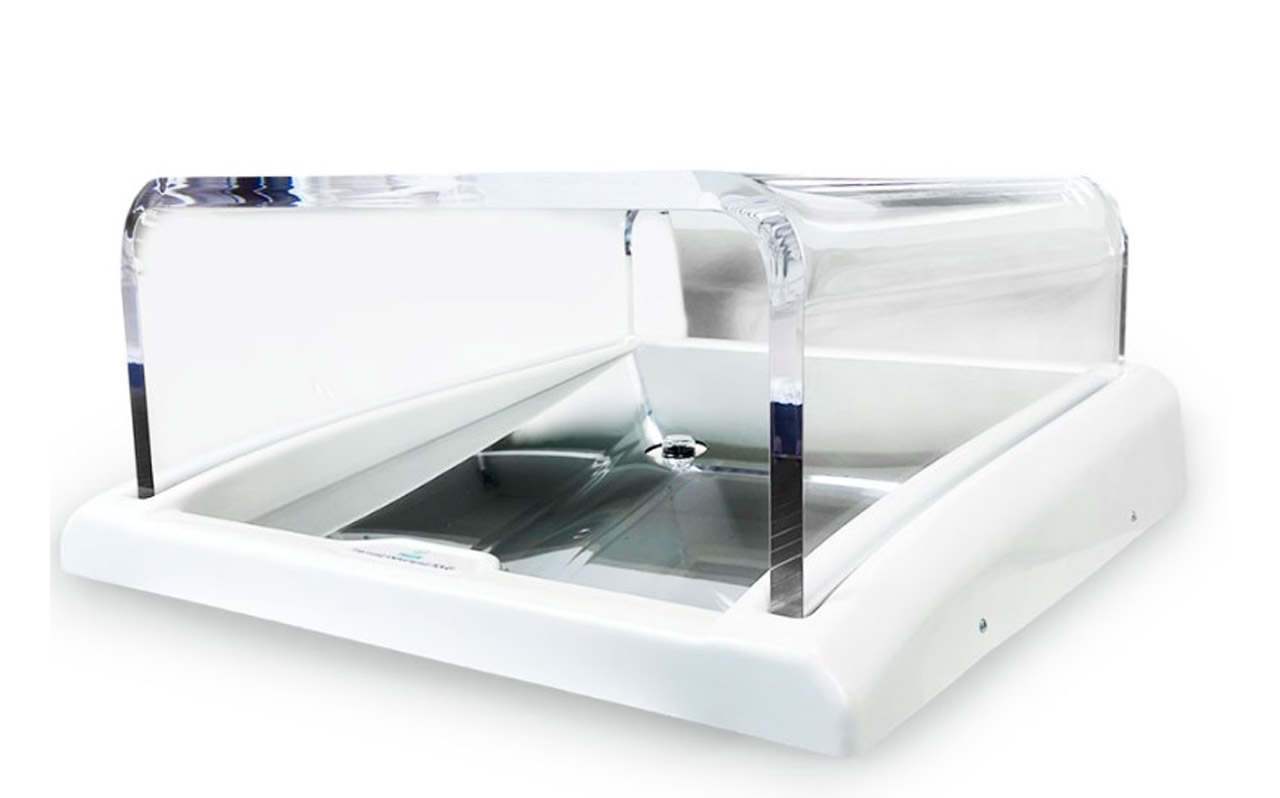

Введение: От отпечатков к диагнозу
Ортопедический плантограф представляет собой диагностический прибор, предназначенный для получения статического или динамического отпечатка стопы с целью оценки ее сводчатой архитектуры, распределения нагрузки и биомеханических особенностей. Этот инструмент, который эволюционировал от простейших ящиков с песком и чернильных подушек до современных компьютерных комплексов, является ключевым звеном в объективной диагностике патологий стопы, голеностопного сустава и всей опорно-двигательной системы. Плантография — это не просто «снимок» стопы; это метод, позволяющий количественно оценить такие параметры, как индекс высоты свода, углы деформаций, зоны максимального давления, что переводит субъективные ощущения пациента и визуальную оценку врача в область точных измерений и математического анализа.
Актуальность плантографии в современной ортопедии, травматологии, подиатрии и спортивной медицине сложно переоценить. Стопа — это фундамент тела, сложная биомеханическая система из 26 костей, 33 суставов и более сотни связок и мышц. Нарушение ее работы неизбежно ведет к компенсаторным изменениям в вышележащих отделах: голеностопных, коленных, тазобедренных суставах и даже позвоночнике. Плантограф, выявляя дисфункцию на самом начальном уровне, позволяет не только диагностировать плоскостопие, но и прогнозировать развитие синдрома перегрузки, планировать коррекцию деформаций и объективно контролировать эффективность лечения, будь то индивидуальные ортопедические стельки, лечебная физкультура или хирургическое вмешательство.
Историческая эволюция и физические принципы
От чернил к цифровым матрицам: история методов
История плантографии насчитывает более века. Первые методы были исключительно статическими и качественными. Чернильная плантография (метод Фридланда) — классический способ, при котором стопу, смазанную краской, ставили на лист бумаги. Полученный отпечаток вручную анализировали, измеряя ширину перешейка и углы. Несмотря на простоту, метод давал массу артефактов из-за размывания краски и неточного позиционирования.
Электромеханические контактные плантографы следующего поколения использовали принцип прогиба тонкой мембраны (стекла, пленки) под давлением стопы. На мембрану наносился тонкий слой краски или копоти, а снизу подкладывалась бумага. При наступании мембрана прогибалась, и окрашенная поверхность контактировала с бумагой в местах наибольшего давления, оставляя отпечаток разной интенсивности. Это уже позволяло судить о распределении нагрузки.
Прорывом стало появление компьютерной плантографии. Ее основой являются тензометрические или емкостные сенсорные платформы, состоящие из тысяч (от 2 до 16 тыс. на кв. м) отдельных датчиков давления. Каждый датчик с высокой частотой (до 100-500 Гц) измеряет давление в своей точке. Компьютер в реальном времени обрабатывает эти данные, строя не просто картинку, а точную карту распределения давления в килопаскалях (кПа), рассчитывая множество морфометрических и биомеханических параметров.
Статическая и динамическая плантография: принципиальные различия
Статическая плантография исследует стопу в состоянии покоя, когда пациент стоит неподвижно на платформе. Это позволяет оценить форму стопы, состояние продольного и поперечного сводов, выявить вальгусную или варусную установку пятки, распластанность переднего отдела. Однако она дает лишь «моментальный снимок», не отражающий работу стопы в движении.
Динамическая плантография — золотой стандарт современной диагностики. Пациент шагает по платформе или проходит по специальной дорожке, интегрированной с датчиками. Прибор регистрирует полный цикл шага: фазу опоры (от приземления пятки до отталкивания носком) и фазу переноса. Это позволяет анализировать временные параметры (длительность каждой фазы), кинетику (изменение силы реакции опоры) и собственно динамическое распределение давления в каждый момент шага. Именно динамическое исследование выявляет истинные причины патологии, такие как нарушение пронации или супинации, слабость мышц-стабилизаторов, последствия травм.
Конструкция и функциональные возможности современных систем
Аппаратная часть: от платформ до мобильных ковриков
Современный компьютерный плантограф состоит из нескольких компонентов:
- Сенсорная платформа или дорожка: Это высокотехнологичное устройство, содержащее плотную матрицу пьезорезистивных или емкостных датчиков. Чем выше разрешение (количество датчиков на единицу площади), тем точнее анализ. Платформы бывают разного размера: компактные для статики, удлиненные или в виде дорожек для анализа нескольких последовательных шагов.
- Электронный блок сбора данных: Оцифровывает сигналы с тысяч датчиков и передает их в компьютер.
- Программное обеспечение: «Мозг» системы. Современное ПО не только отображает цветную карту давления, но и автоматически рассчитывает десятки параметров, сравнивает их с нормативами, строит графики и предоставляет структурированное заключение.
Ключевые диагностические параметры
Программный анализ плантограммы фокусируется на нескольких группах параметров:
Морфометрические (геометрические) параметры:
- Угол Шопарового сустава: Оценивает степень распластанности переднего отдела стопы (в норме 140-160°). Увеличение угла указывает на поперечное плоскостопие.
- Индекс продольного свода (индекс Чижина, индекс Фридланда): Отношение ширины перешейка отпечатка к его длине. Позволяет объективно классифицировать степень продольного плоскостопия.
- Угол вальгусного отклонения пятки: Измеряется относительно оси голени, критически важен для диагностики плоско-вальгусной деформации.
Параметры распределения давления (барические):
- Максимальное пиковое давление в различных зонах: пятка, плюсна, пальцы. Превышение нормы в конкретной зоне указывает на ее хроническую перегрузку, что ведет к образованию гиперкератозов (натоптышей), нейрофиброматоза (неврома Мортона) и стресс-переломов.
- Центр давления (ЦД) и его траектория. В статике — показывает устойчивость пациента (колебания ЦД). В динамике — траектория ЦД в норме плавно перемещается от пятки к носку по латеральному краю стопы. Изменение этой траектории (смещение к медиальному краю при гиперпронации) — ключевой диагностический признак.
Временные (темпоральные) параметры (для динамики):
- Время контакта различных зон стопы с опорой.
- Скорость переката стопы.
- Коэффициент ритмичности походки (симметричность нагрузки на правую и левую стопу).
Области клинического применения
Детская ортопедия и профилактика
В педиатрии плантография незаменима для раннего выявления и контроля формирования сводов стопы. Визуальный осмотр часто обманчив из-за жировой подушки на стопе ребенка. Объективные данные плантографа позволяют точно определить тип и степень плоскостопия, отслеживать эффективность консервативного лечения (ЛФК, стельки) и решить вопрос о необходимости оперативной коррекции. Скрининговые плантографические обследования в школах и детских садах являются эффективной мерой профилактики ортопедических проблем у взрослых.
Взрослая ортопедия и травматология
- Диагностика и классификация статического плоскостопия всех типов и степеней.
- Оценка последствий травм: переломов пяточной кости, плюсны, лодыжек, разрывов сухожилий. Плантография выявляет нарушение биомеханики, приводящее к посттравматическому артрозу.
- Подготовка к операциям (корригирующие остеотомии, артродезы) и оценка их результатов.
- Диабетическая стопа: Выявление зон аномально высокого давления, приводящих к образованию трофических язв. Это основа для изготовления разгрузочных стелек.
Спортивная медицина и эргономика
В спорте высших достижений динамическая плантография используется для:
- Оптимизации техники бега и прыжков, выявления асимметрии и перегрузок.
- Подбора и коррекции спортивной обуви.
- Профилактики стресс-переломов и синдрома расколотой голени.
- В эргономике — для анализа рабочей позы стоя, проектирования рациональной обуви для различных профессий.
Подология и изготовление индивидуальных ортопедических стелек
Это, пожалуй, самое массовое применение. Плантограф стал основой для компьютерного моделирования и фрезерования индивидуальных стелек. На основе данных о распределении давления и геометрии стопы программа создает 3D-модель стельки, которая не просто поддерживает свод, а целенаправленно перераспределяет нагрузку, разгружая болезненные зоны и корригируя биомеханические нарушения. Это переход от пассивной поддержки к активной биомеханической коррекции.

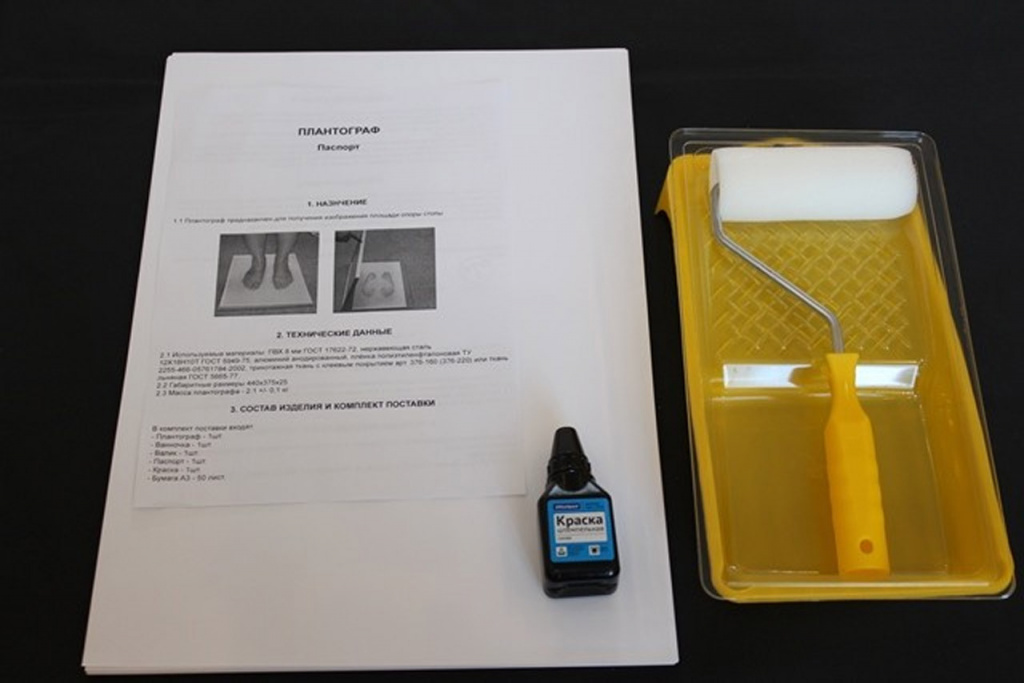

Плантограф для определения плоскостопия

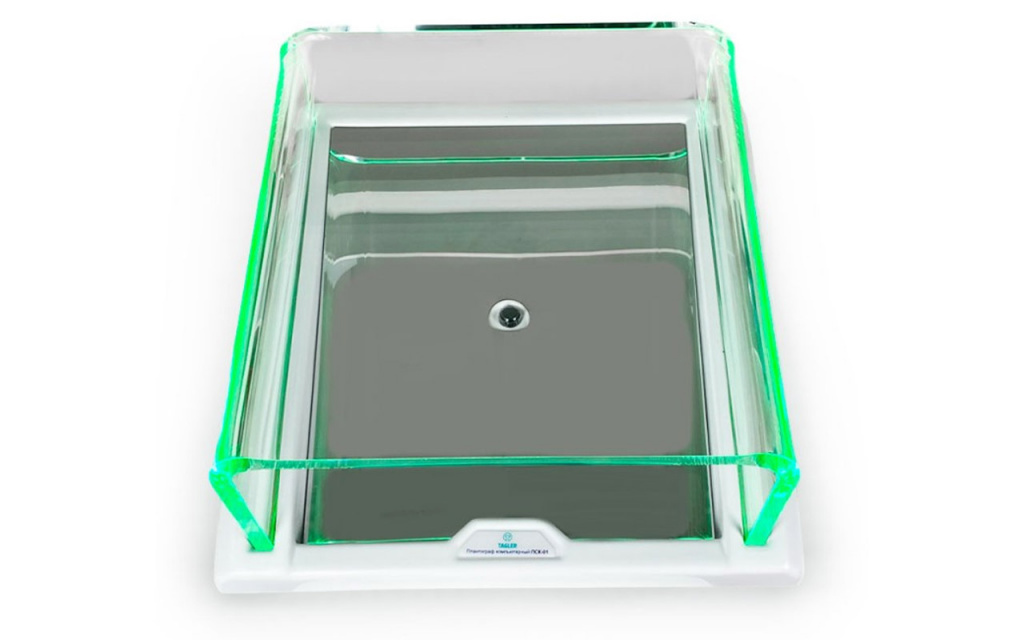

Компьютерный плантограф ТАГЛЕР ПСК-01

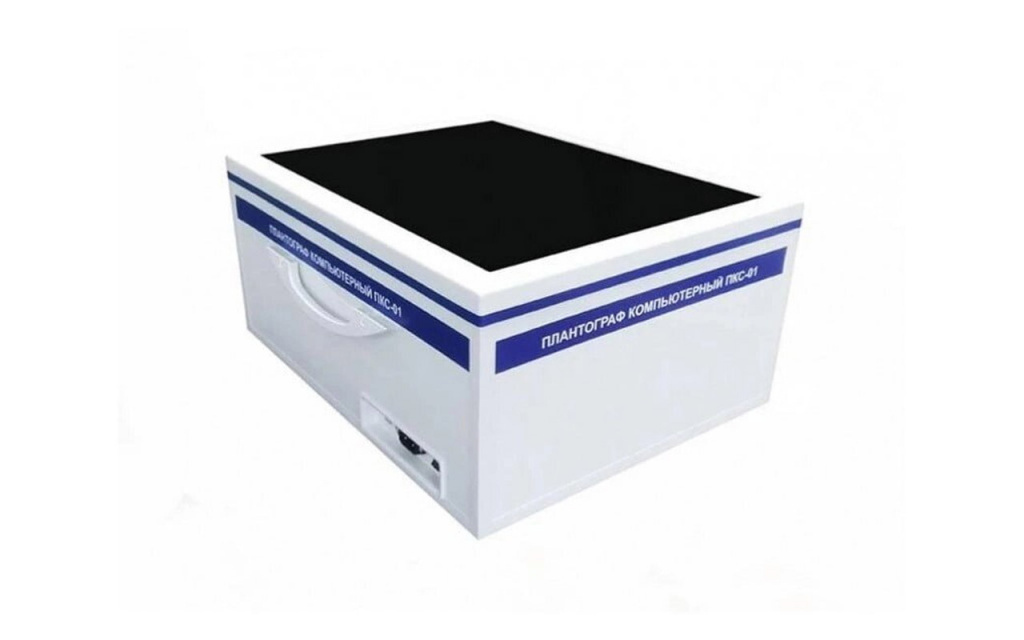

Плантограф компьютерный ПКС-01 (с регистрационным удостоверением)
Преимущества и ограничения метода
Ключевые преимущества компьютерной плантографии
- Объективность и количественный характер: Замена субъективных оценок на цифровые данные.
- Высокая информативность: Возможность анализа как формы, так и функции стопы.
- Динамический анализ: Уникальная возможность оценить стопу в движении.
- Наглядность: Цветные карты давления легко интерпретировать врачу и объяснить пациенту.
- Контроль эффективности лечения: Возможность объективно сравнивать плантограммы до и после вмешательства.
Ограничения и методологические нюансы
- Стоимость: Высокотехнологичные системы динамической плантографии остаются дорогостоящими.
- Влияние позы и инструкций: Результаты статического исследования зависят от того, как стоит пациент (расслабленно или напряженно). Необходима стандартизация условий.
- «Эффект новизны»: При первом проходе по динамической дорожке пациент может идти неестественно. Часто требуется несколько пробных шагов.
- Интерпретация данных требует высокой квалификации. Цифры и картинки должны соотноситься с клинической картиной и данными осмотра.
Будущее плантографии: интеграция и миниатюризация
Будущее связано с несколькими трендами:
- Интеграция с другими методами (Motion Capture). Совмещение данных плантографии с видеозаписью движения (3D-гаит-анализ) и ЭМГ (электромиографией) мышц голени. Это создает полную биомеханическую модель ходьбы.
- Развитие беспроводных и встраиваемых систем. Появление тонких, гибких плантографических стелек-вкладышей, которые в реальном времени передают данные о нагрузке на смартфон пациента в его повседневной жизни, а не только в лаборатории.
- Использование искусственного интеллекта. Алгоритмы машинного обучения для автоматической диагностики и прогнозирования рисков развития патологий на основе больших массивов плантографических данных.
Заключение: От простого отпечатка к биомеханическому паспорту
Ортопедический плантограф совершил путь от простого инструмента для получения оттиска до сложной диагностической системы, дающей «биомеханический паспорт» стопы. Он трансформировал подход к диагностике, сделав его точным, объективным и прогностическим.
Сегодня плантография — это неотъемлемая часть современной ортопедической практики, мостик между клиническим осмотром и высокотехнологичным лечением. Она позволяет не просто констатировать факт плоскостопия, а понять его биомеханическую суть, увидеть причину боли не только в стопе, но и в колене или пояснице, и адресно, на основе точных данных, эту причину устранить. В эпоху персонализированной медицины плантограф становится ключевым инструментом для создания по-настоящему индивидуальных решений — от стелек до хирургических тактик, — возвращая пациентам не только здоровье стоп, но и радость свободного, безболезненного движения.
