Введение в электроэнцефалографию
Электроэнцефалограф представляет собой высокочувствительный диагностический прибор, предназначенный для регистрации и анализа электрической активности головного мозга. Это устройство, ставшее незаменимым инструментом в неврологии, психиатрии, нейрохирургии и научных исследованиях, позволяет «услышать» работу нейронов без инвазивного вмешательства. Принцип работы основан на способности нервных клеток генерировать электрические импульсы – микровольтные колебания, которые, суммируясь, создают характерные паттерны мозговых волн. Современный электроэнцефалограф – это сложная цифровая система, объединяющая прецизионные усилители, фильтры, аналого-цифровые преобразователи и программное обеспечение для обработки сигналов.
История электроэнцефалографии началась в 1929 году, когда немецкий психиатр Ганс Бергер впервые зарегистрировал электрические колебания мозга человека. Его аппарат был примитивным по современным меркам, но именно он положил начало новой эре в изучении высшей нервной деятельности. За прошедшее столетие технология совершила колоссальный скачок: от громоздких ламповых усилителей, требовавших экранированных помещений, до портативных беспроводных систем, способных записывать ЭЭГ в естественных условиях. Сегодня электроэнцефалографы не только фиксируют активность мозга, но и позволяют визуализировать ее в реальном времени, анализировать пространственное распределение и выявлять патологические паттерны, невидимые человеческому глазу.
Физические основы и принцип регистрации ЭЭГ
Генезис мозговых потенциалов
Электрическая активность, регистрируемая электроэнцефалографом, возникает в результате синаптической передачи между нейронами. Когда пресинаптический нейрон высвобождает нейромедиаторы, они воздействуют на постсинаптическую мембрану, вызывая локальные изменения потенциала – постсинаптические потенциалы. Синхронная активность тысяч нейронов, преимущественно пирамидальных клеток коры, расположенных перпендикулярно поверхности мозга, создает электрическое поле, достаточно сильное для регистрации через кожу головы. Амплитуда этих сигналов крайне мала – от 10 до 100 микровольт, что в 100-1000 раз слабее активности сердца (ЭКГ) и требует исключительной чувствительности аппаратуры.
Важно понимать, что ЭЭГ отражает не активность отдельных нейронов, а суммарную синхронизированную активность нейронных ансамблей. Частотные характеристики этой активности варьируют в зависимости от функционального состояния мозга: от медленных дельта-волн (0,5-4 Гц) во время глубокого сна до быстрых бета-ритмов (13-30 Гц) при активной умственной деятельности. Регистрация этих колебаний и их пространственного распределения позволяет судить о функциональной организации мозговой активности.
От электрода к энцефалограмме
Современный электроэнцефалограф представляет собой многоканальную систему, состоящую из нескольких ключевых компонентов. Электроды (обычно 19-256) размещаются на поверхности головы по стандартным схемам (чаще всего системе 10-20 или ее расширенным вариантам). Они могут быть чашечковыми, мостиковыми, игольчатыми или в виде шлема-шапочки с интегрированными датчиками. Для улучшения проводимости используется специальный электродный гель.
Усилители – сердце электроэнцефалографа – обладают колоссальным коэффициентом усиления (порядка 100 000) и высоким входным сопротивлением. Они должны одинаково усиливать сигналы в широком частотном диапазоне (от 0,1 до 100 Гц) при минимальных собственных шумах. Современные усилители построены на основе инструментальных операционных усилителей с подавлением синфазного сигнала, что позволяет выделять слабые дифференциальные сигналы мозга на фоне значительно более сильных помех.
Фильтры удаляют нежелательные частотные составляющие: низкочастотные дрейфы, связанные с потоотделением и движением электродов, и высокочастотные шумы от мышц и внешних источников. Аналого-цифровой преобразователь оцифровывает аналоговый сигнал с частотой дискретизации, как правило, 250-2000 Гц, что достаточно для точного представления мозговых ритмов.
Программное обеспечение выполняет отображение сигналов в реальном времени, запись данных, режекцию артефактов, спектральный анализ, построение топографических карт и статистическую обработку. Современные системы используют алгоритмы независимых компонент (ICA) для выделения и удаления артефактов, связанных с движениями глаз, миографией и другими помехами.
Типы электроэнцефалографов и их применение
Клинические диагностические системы
Стационарные электроэнцефалографы – это высококанальные (обычно 32-256 каналов) системы, используемые в неврологических отделениях и эпилептологических центрах. Они позволяют проводить длительные мониторинговые записи (видео-ЭЭГ мониторинг), что критически важно для диагностики эпилепсии и локализации эпилептогенных очагов. Такие системы часто интегрированы с видеоаппаратурой для синхронной регистрации поведения пациента, что позволяет сопоставлять клинические проявления приступов с паттернами ЭЭГ. Современные клинические энцефалографы оснащены программным обеспечением для автоматического детектирования эпилептиформной активности, что значительно облегчает работу врача при анализе многочасовых записей.
Портативные и амбулаторные системы предназначены для записи ЭЭГ в условиях, приближенных к естественным. Они имеют меньшее количество каналов (обычно 8-32) и позволяют пациенту двигаться в пределах помещения или даже вне клиники. Такие системы особенно ценны для диагностики пароксизмальных состояний, которые могут не проявляться в условиях стрессовой обстановки лаборатории. Беспроводные технологии и сухие электроды сделали амбулаторный мониторинг более комфортным и продолжительным.

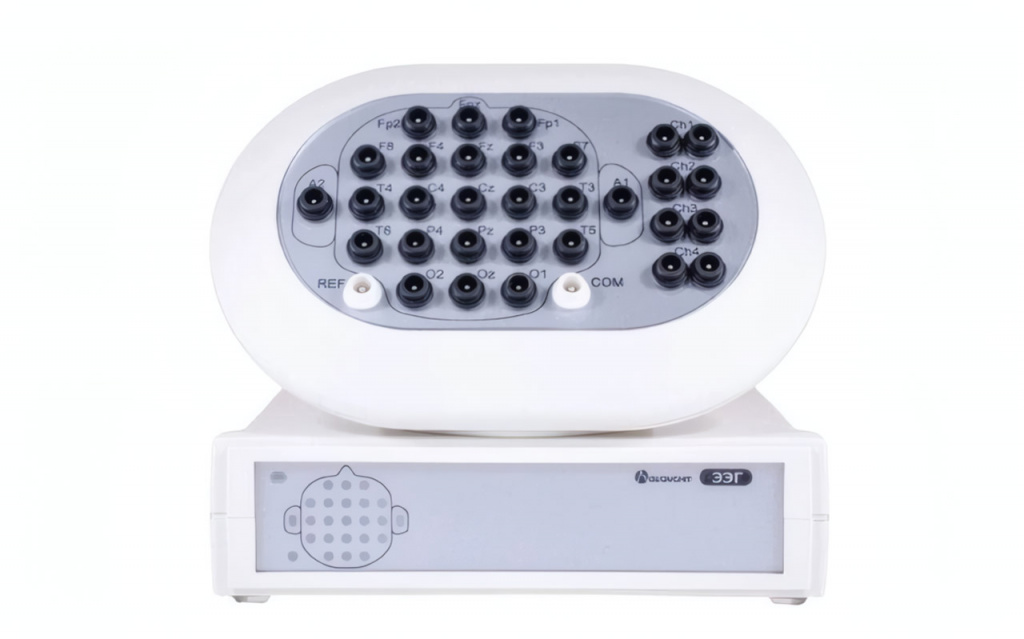

Компьютерный энцефалограф Диамант ЭЭГ – универсальная модель

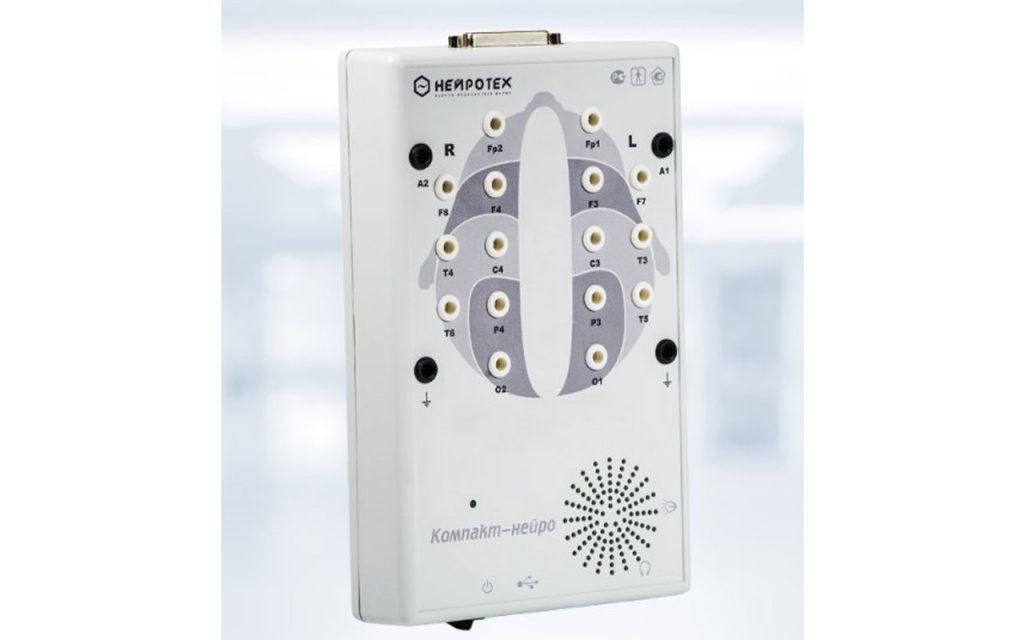

Самая бюджетная модель для базовых исследований Компакт-Нейро (16 каналов)

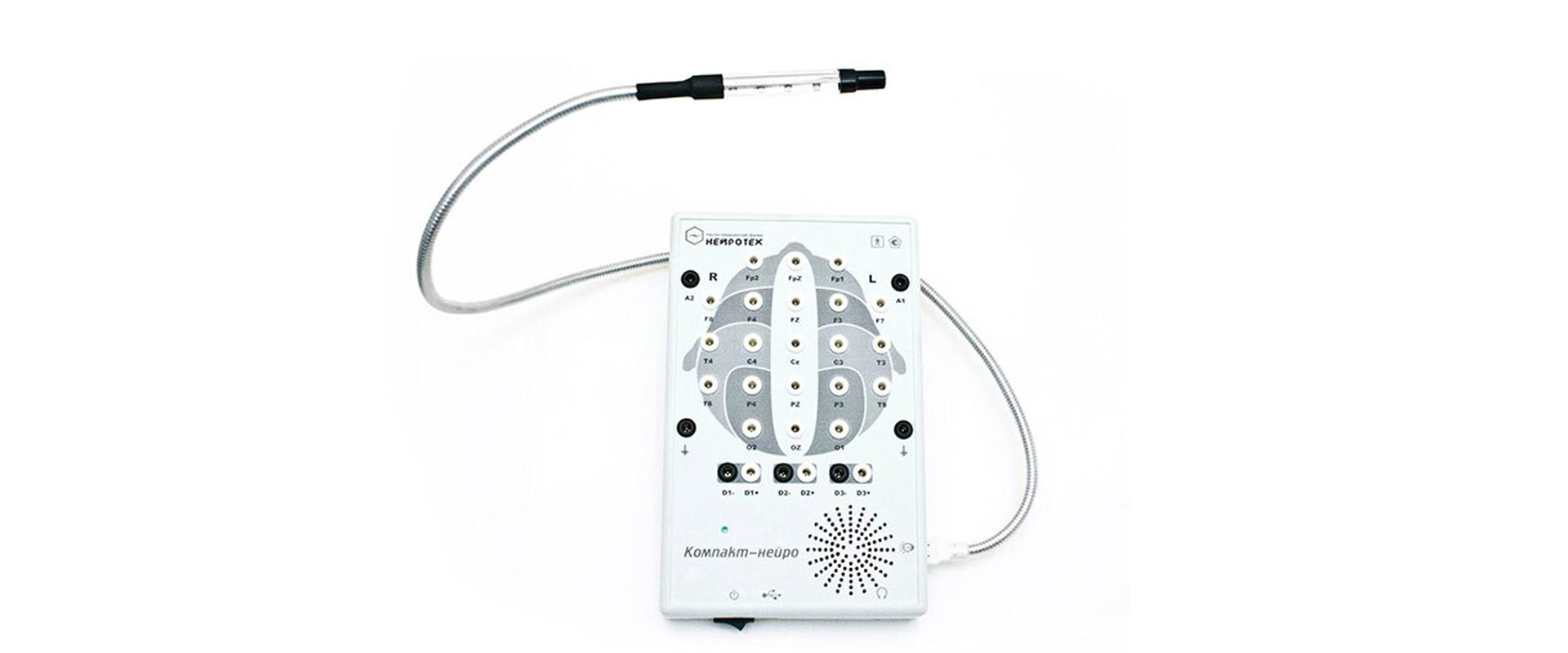

Классический ЭЭГ аппарат для лицензирования и рутинных исследований – Компакт-Нейро (21 канал)
Специализированные и исследовательские системы
Высокоплотные ЭЭГ-системы с 128-256 и более каналами используются в научных исследованиях и для прехирургического картирования у пациентов с фармакорезистентной эпилепсией. Большое количество электродов позволяет повысить пространственное разрешение и более точно локализовать источники мозговой активности. В сочетании с методами обратного решения (такими как LORETA, sLORETA) высокоплотная ЭЭГ обеспечивает трехмерную реконструкцию активности мозга.
Системы для нейрофидбека и интерфейсов мозг-компьютер представляют собой особый класс электроэнцефалографов, предназначенных для регистрации и интерпретации сигналов мозга в реальном времени с целью управления внешними устройствами или саморегуляции мозговой активности. Такие системы имеют минимальную задержку обработки сигнала и специализированные алгоритмы для декодирования намерений пользователя по паттернам ЭЭГ.
Ключевые области применения в медицине
Диагностика эпилепсии и пароксизмальных состояний
Основным клиническим применением электроэнцефалографа остается диагностика эпилепсии. ЭЭГ позволяет:
- Выявить эпилептиформную активность (спайки, острые волны, комплексы спайк-волна)
- Определить тип эпилептического синдрома
- Локализовать эпилептогенный очаг для возможного хирургического лечения
- Оценить эффективность противоэпилептической терапии
- Провести провокационные пробы (гипервентиляция, фотостимуляция, депривация сна)
Длительный видео-ЭЭГ мониторинг особенно важен для дифференциальной диагностики эпилептических и неэпилептических приступов, а также для документирования редких событий.
Оценка нарушений сознания и коматозных состояний
ЭЭГ является незаменимым инструментом в реаниматологии и неврологии интенсивной терапии для оценки тяжести повреждения мозга и прогнозирования исхода при:
- Черепно-мозговых травмах
- Гипоксически-ишемической энцефалопатии после остановки сердца
- Печеночной и уремической энцефалопатии
- Септической энцефалопатии
Характерные паттерны, такие как вспышка-подавление, альфа-кома, веретена комы, предоставляют ценную информацию о глубине угнетения сознания и жизнеспособности коры.
Диагностика нарушений сна
Полисомнография – комплексное исследование сна – обязательно включает ЭЭГ-регистрацию для определения стадий сна по критериям Rechtschaffen и Kales. Анализ архитектуры сна помогает диагностировать:
- Инсомнии различного генеза
- Синдром обструктивного апноэ сна
- Нарколепсию и другие гиперсомнии
- Парасомнии (снохождения, ночные страхи)
- Нарушения циркадных ритмов
Специфические ЭЭГ-феномены, такие как сонные веретена, К-комплексы, пик-волновые разряды во сне, имеют важное диагностическое значение.
Когнитивные исследования и диагностика деменций
ЭЭГ находит применение в нейрокогнитивных исследованиях и диагностике нейродегенеративных заболеваний:
- Болезнь Альцгеймера характеризуется замедлением основной активности, снижением мощности быстрых ритмов и нарушением реактивности
- Сосудистая деменция может проявляться очаговыми замедлениями
- Лобно-височная деменция ассоциирована с изменениями лобных ритмов
Когнитивные вызванные потенциалы (Р300) и спектральный анализ ЭЭГ в состоянии покоя и при когнитивной нагрузке предоставляют объективные маркеры когнитивных функций.
Технические характеристики и критерии выбора
Ключевые параметры электроэнцефалографов
При выборе электроэнцефалографа учитывают несколько технических характеристик:
- Количество каналов: от 8-16 для скрининга до 256 для исследований
- Частота дискретизации: минимум 250 Гц для клинической ЭЭГ, 1000 Гц и выше для исследований вызванных потенциалов
- Динамический диапазон: обычно 16-24 бита
- Собственные шумы: менее 1 мкВ для качественных усилителей
- Коэффициент подавления синфазного сигнала (CMRR): >100 дБ
- Входное сопротивление: >100 МОм
- Полоса пропускания: 0,1-70 Гц для стандартной ЭЭГ, 0,01-100 Гц для полисомнографии
Типы электродов и способы регистрации
Пассивные чашечковые электроды требуют нанесения проводящего геля и обеспечивают наилучшее качество сигнала при длительных записях. Активные электроды имеют встроенные усилители, что уменьшает восприимчивость к помехам. Сухие электроды не требуют геля, что удобно для быстрых измерений и интерфейсов мозг-компьютер, но могут иметь худший контакт и больший импеданс. Электроды-иглы используются в нейрохирургии для интраоперационного мониторинга и интракраниальной ЭЭГ.
Программное обеспечение и аналитические возможности
Современное ПО для ЭЭГ включает:
- Визуальный анализ с настройкой фильтров, монтажей, масштабирования
- Спектральный анализ (БПФ, вейвлет-анализ) для оценки мощности ритмов
- Картирование для визуализации пространственного распределения активности
- Статистический анализ для сравнения групп и условий
- Автоматическую детекцию эпилептиформной активности, спайков, веретен сна
Будущие направления развития технологии
Носимые и имплантируемые системы
Развитие микроэлектроники и беспроводных технологий ведет к созданию миниатюрных носимых ЭЭГ-систем в виде повязок, очков или даже контактных линз. Такие устройства позволят непрерывно мониторить мозговую активность в повседневной жизни, открывая новые возможности для превентивной медицины, управления стрессом и изучения мозговой активности в естественных условиях. Имплантируемые системы, такие как ECOG (электрокортикография) и интрацеребральные электроды, обеспечивают запись с более высокой амплитудой и пространственным разрешением, что важно для интерфейсов мозг-компьютер высокого разрешения.
Искусственный интеллект и машинное обучение
Применение искусственного интеллекта революционизирует анализ ЭЭГ. Алгоритмы глубокого обучения успешно применяются для:
- Автоматической классификации эпилептиформных паттернов
- Предсказания эпилептических приступов
- Дифференциальной диагностики типов деменций
- Расшифровки намерений в интерфейсах мозг-компьютер
- Персонализированной медицины на основе индивидуальных паттернов ЭЭГ
Нейросетевые модели, обученные на больших наборах данных, способны выявлять сложные закономерности, неочевидные для человеческого эксперта.
Мультимодальная интеграция
Современные исследования направлены на интеграцию ЭЭГ с другими нейровизуализационными методами:
- ЭЭГ-фМРТ объединяет высокое временное разрешение ЭЭГ с высоким пространственным разрешением фМРТ
- ЭЭГ-ТМС (транскраниальная магнитная стимуляция) позволяет изучать причинно-следственные связи в мозговых сетях
- ЭЭГ-фНIRS (функциональная ближняя инфракрасная спектроскопия) сочетает электрическую и гемодинамическую активность
- ЭЭГ-МЭГ (магнитоэнцефалография) дает более точную локализацию источников
Такие гибридные системы предоставляют более полную картину мозговой деятельности.
Заключение: ЭЭГ в современной нейронауке и медицине
Электроэнцефалограф, пройдя путь от простейшего усилителя до сложной цифровой системы, остается одним из наиболее важных инструментов изучения работы человеческого мозга. Его уникальное преимущество – миллисекундное временное разрешение – делает его незаменимым для изучения динамики нейронных процессов, будь то когнитивные функции, эмоции или патологические состояния.
В клинической практике ЭЭГ продолжает играть ключевую роль в диагностике эпилепсии, нарушений сознания, расстройств сна и деменций. Развитие технологий длительного мониторинга, автоматического анализа и интеграции с другими методами визуализации расширяет диагностические возможности метода.
В исследовательской сфере электроэнцефалография открывает новые горизонты в изучении нейронных основ сознания, внимания, памяти, принятия решений. Интерфейсы мозг-компьютер на основе ЭЭГ дают надежду людям с тяжелыми двигательными нарушениями, а нейрофидбек предлагает новые подходы к коррекции различных расстройств.
Будущее электроэнцефалографии видится в дальнейшей миниатюризации, повышении удобства использования, развитии алгоритмов искусственного интеллекта для анализа и создании комплексных мультимодальных систем. Эти направления развития позволят не только улучшить диагностику и лечение неврологических заболеваний, но и глубже понять самые сложные аспекты работы человеческого мозга – нашего последнего и величайшего фронтира.
