Визуализатор вен: свет, проливающий свет на скрытые сосуды

Введение: Неудачный укол — проблема не только пациента

Венопункция — одна из самых частых медицинских манипуляций в мире. Ежедневно миллионам людей берут кровь или ставят капельницы. Но для медсестры, пациента с «плохими» венами, ребенка или пожилого человека это может превратиться в болезненный и травматичный квест. Тонкие, глубокие, спавшиеся или склерозированные вены становятся невидимым врагом. На помощь приходит технология, буквально освещающая путь к успеху — визуализатор вен. Это не волшебная палочка, а умный оптико-электронный прибор, который превращает поиск вены из искусства в точную науку.

Принцип действия: Почему вены становятся видимыми?

В основе работы большинства визуализаторов лежит явление трансиллюминации — просвечивания тканей в определенном спектре света. Главная «хитрость» в том, что гемоглобин венозной крови поглощает свет иначе, чем окружающие ткани.

• Инфракрасный спектр (ближний ИК, 700-900 нм): Кожа и подкожная клетчатка относительно прозрачны для этого излучения, а деоксигенированный гемоглобин в венах активно его поглощает. В результате на экране прибора вены видны как темные извилистые линии на более светлом фоне.
• Технология отраженного света: Прибор проецирует на кожу безвредный свет (часто в ближнем ИК-диапазоне или специально подобранном видимом спектре) и с помощью чувствительной камеры улавливает отраженный сигнал. Разница в отражении от вены и окружающих тканей обрабатывается процессором, и на дисплее формируется четкая проекция сосудистого рисунка. Современные модели используют комбинацию методов и алгоритмы усиления контраста для получения максимально детализированной картинки.

История развития: От простой лампы к дополненной реальности

Попытки подсветить вены предпринимались давно. Прообразом можно считать простой фонарик, которым просвечивали детскую ручку. Первые специализированные устройства появились в 1990-х годах и были громоздкими и дорогими. Прорыв связан с развитием цифровых камер, светодиодов и миниатюрных проекторов в 2000-х годах.

• Поколение 1: Стационарные или передвижные приборы с ИК-подсветкой и монитором.
• Поколение 2: Компактные переносные устройства с ручным сканированием участка кожи.
• Поколение 3: Системы дополненной реальности (AR). Прибор проецирует карту вен непосредственно на кожу пациента в реальном времени, создавая эффект «рентгеновского зрения». Медсестра видит вены прямо под проекцией, что позволяет работать без отрыва взгляда на экран.

Основные типы визуализаторов вен: Выбор инструмента

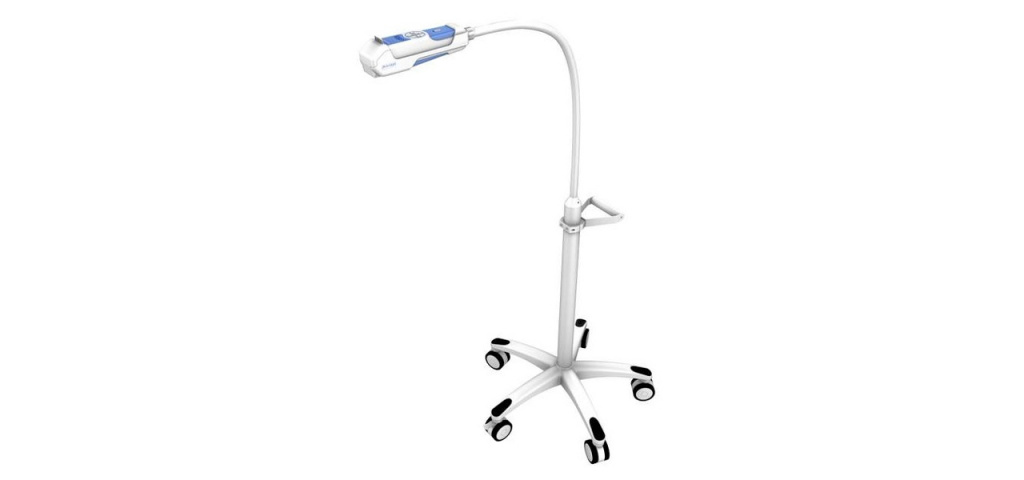

1. Стационарные (консольные) системы:
• Внешний вид: Напоминают небольшой аппарат УЗИ на колесиках или настольную лампу с камерой и проектором.
• Принцип: Рука или другая часть тела помещается под сканирующий блок. На отдельном мониторе или непосредственно на коже (в моделях с проекцией) высвечивается венозный рисунок.
• Плюсы: Высокое качество изображения, большой охват области, возможность обучения группы персонала.
• Минусы: Отсутствие мобильности, высокая стоимость.
• Применение: Центры забора крови, отделения химиотерапии, отделения реанимации.

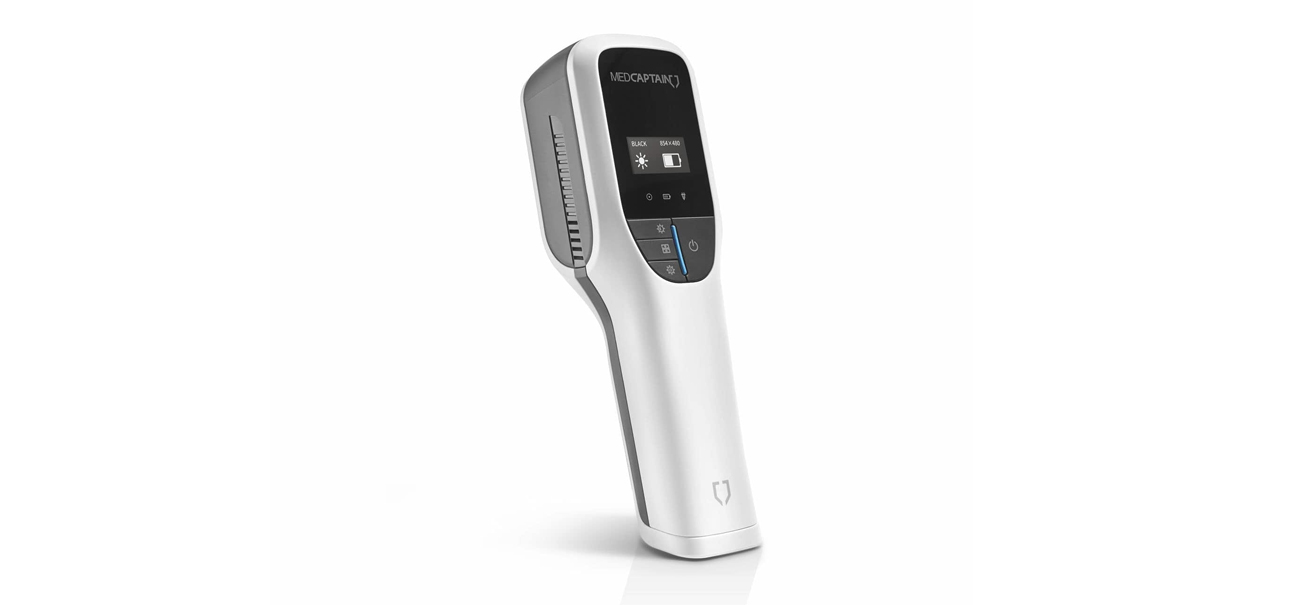

2. Портативные (ручные) сканеры:
• Внешний вид: Похожи на большую компьютерную мышь, ручной фонарь или небольшой гаджет.
• Принцип: Медработник водит устройством над кожей, изображение в реальном времени транслируется на встроенный OLED-экран прибора.
• Плюсы: Мобильность, доступная цена, возможность использовать у постели больного, в палате, машине скорой помощи.
• Минусы: Необходимо удерживать прибор и смотреть на экран, что может отвлекать от самой манипуляции.
• Применение: Палаты, ФАПы, службы паллиативной помощи, педиатрия.
3. Системы дополненной реальности (проекционные):
• Внешний вид: Компактный проекционный блок, часто крепящийся на кронштейне или штативе.
• Принцип: Прибор проецирует световой контур вен (часто зеленого или пурпурного цвета) прямо на кожу с высокой точностью (до 0,2 мм). Контур движется вместе с кожей при смещении.
• Плюсы: Наиболее интуитивный интерфейс — «вижу и колю». Обе руки медсестры свободны. Снижает когнитивную нагрузку.
• Минусы: Требует точной калибровки, может быть чувствителен к внешнему освещению.
• Применение: Все сферы, особенно там, где критична скорость и точность (экстренная помощь, работа с детьми).

Из нашего ассортимента всегда в наличии популярная и надёжная модель визуализатора вен – NAVI-60

Поставляется в двух исполнениях – на настольной стойке и на напольной стойке.

Клиническое применение: Кому и когда это особенно необходимо?

• Педиатрия: У детей вены тонкие, а страх перед уколом велик. Визуализатор сокращает время процедуры, минимизирует стресс и количество попыток.
• Онкология и химиотерапия: У пациентов после многократных курсов химиотерапии вены часто склерозированы и повреждены. Прибор помогает найти «рабочий» сосуд.
• Гериатрия: У пожилых людей кожа дряблая, вены хрупкие и часто спавшиеся. Визуализатор позволяет определить не только локализацию, но и глубину залегания вены.
• Ожирение: Под слоем подкожно-жировой клетчатки визуально или пальпаторно найти вену практически невозможно. Инфракрасный свет легко решает эту проблему.
• Неотложная и реанимационная помощь: При шоке, гипотонии, кровопотере вены спадаются. Быстрое и надежное введение катетера критично для спасения жизни.
• Флебология и сосудистая хирургия: Для планирования доступа при склеротерапии, оценки состояния поверхностных вен.

Преимущества и объективные ограничения: Взвешенный подход

Неоспоримые преимущества:

1. Увеличение процента успешных пункций с первой попытки (на 50-100% по данным исследований).
2. Сокращение времени процедуры.
3. Снижение уровня боли и тревоги у пациента.
4. Повышение профессиональной уверенности и удовлетворенности медперсонала.
5. Снижение риска осложнений: гематом, флебитов, повреждений нервов и артерий.
6. Экономический эффект: Экономия на расходниках (иглы, перчатки), времени персонала и лечении осложнений.

Ограничения и «подводные камни»:

1. Не всемогущ: Прибор показывает проекцию, но не дает информации о эластичности, проходимости или направлении кровотока в вене. Тренированная тактильная чувствительность медсестры по-прежнему важна.
2. Зависимость от техники: Неправильная калибровка, слишком яркий внешний свет, сильные татуировки или очень темная кожа могут ухудшить качество изображения.
3. Риск навыка: Молодые специалисты могут чрезмерно полагаться на гаджет, не развивая классические пальпаторные навыки.
4. Стоимость: Качественное оборудование требует инвестиций.

Будущее технологии: Интеграция и искусственный интеллект

1. Мультиспектральная визуализация: Приборы будущего смогут не только показывать вены, но и отличать артерии от вен, оценивать оксигенацию крови, находить участки флебита.
2. Интеграция с УЗИ: Создание гибридных устройств, где проекция вен совмещается с ультразвуковой визуализацией глубоких сосудов в реальном времени.
3. Искусственный интеллект: Алгоритмы ИИ будут анализировать сосудистый рисунок, автоматически определяя оптимальную точку для пункции: самую прямую, с наибольшим диаметром и достаточной глубиной.
4. Миниатюризация и носимые устройства: Проекционные модули, встроенные в очки медперсонала или в виде компактного браслета.
5. Телементоринг: Эксперт из другого города в режиме онлайн может видеть проекцию вен у постели пациента и направлять действия начинающей медсестры.

Заключение: Технология, которая гуманизирует медицину

Визуализатор вен — это яркий пример того, как технология служит не только эффективности, но и человечности в медицине. Он решает одну из самых болезненных и стрессовых точек контакта пациента с системой здравоохранения. Это инструмент, который снижает страх, боль и беспомощность, превращая процедуру из испытания в быструю и почти безболезненную рутину. Для медицинского работника он становится продолжением его глаз и рук, усилителем его мастерства. В конечном счете, этот прибор со светом — это не просто про вены. Это про достоинство пациента, про профессионализм медика и про будущее, где технологии работают на то, чтобы сделать лечение не только эффективным, но и максимально комфортным.
